特性

产品规格：ZJ-27

规格

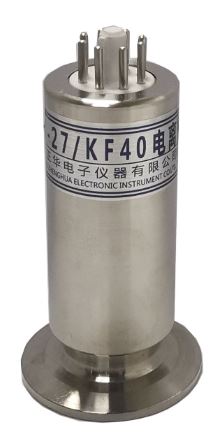

ZJ-27型宽量程热阴极电离规

    该型规管是典型的三极管式结构，采用贵金属氧化物阴极，具有抗氧化，耐瞬时大气冲击的特点，性能稳定，寿命长，适用于中、高真空的测量。
主要技术参数
1、测量范围：4~1×10^-5Pa
2、X射线极限：<1×10^-6Pa
3、规管灵敏度：0.15±15% Pa^-1
4、工作参数：
      灯丝电压1.3V
      灯丝电流2.5A
      灯丝对地电位25V
      栅极对地电位200V
      栅极电流（发射电流）0.1/1mA
      收集极对地电位0V
5、焦耳（I2R）除气：
      栅极电压11V
      栅极电流3A

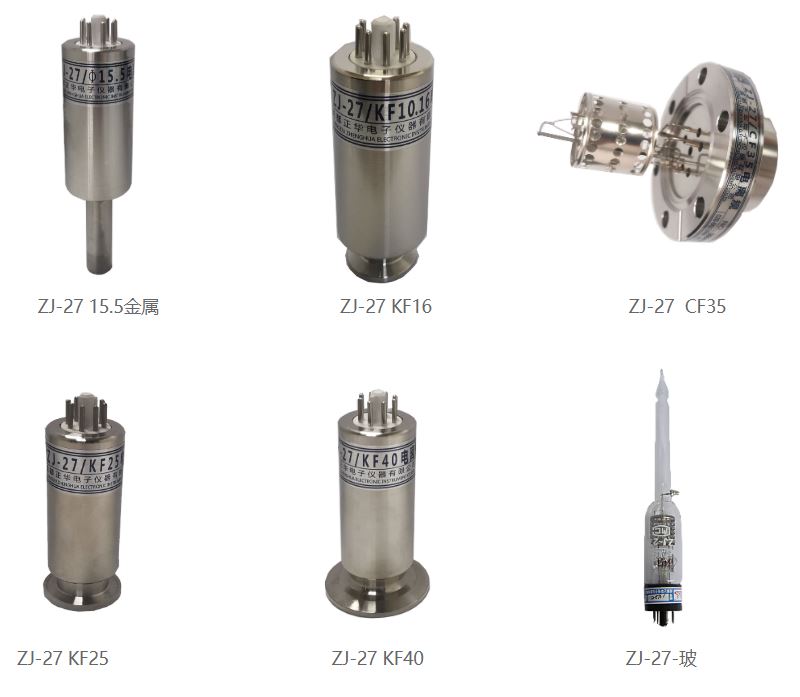

6、真空连接形式及烘烤温度：
      Φ15.5±0.5玻璃                80℃
      Φ15.5±0.1金属                80℃
      KF10快卸法兰                    80℃
      KF25快卸法兰                    80℃
      KF40快卸法兰                    80℃
      CF16超高法兰                   450℃
      CF25超高法兰                   450℃
      CF35超高法兰                   450℃
